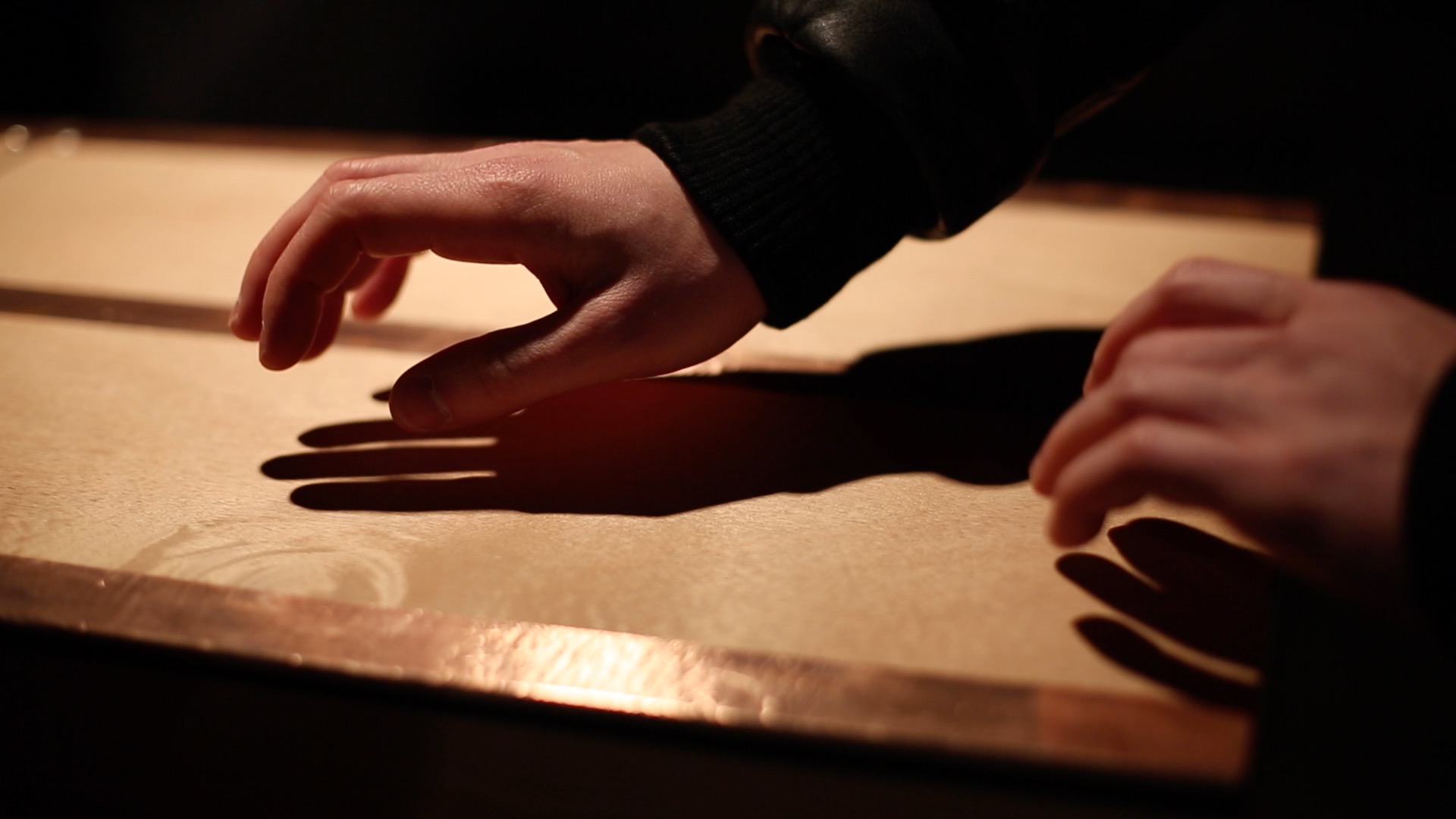

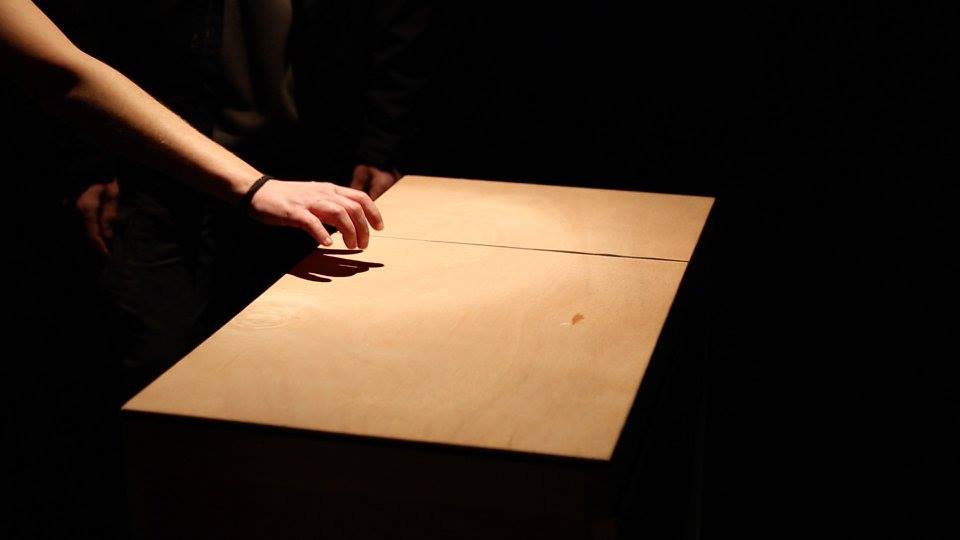

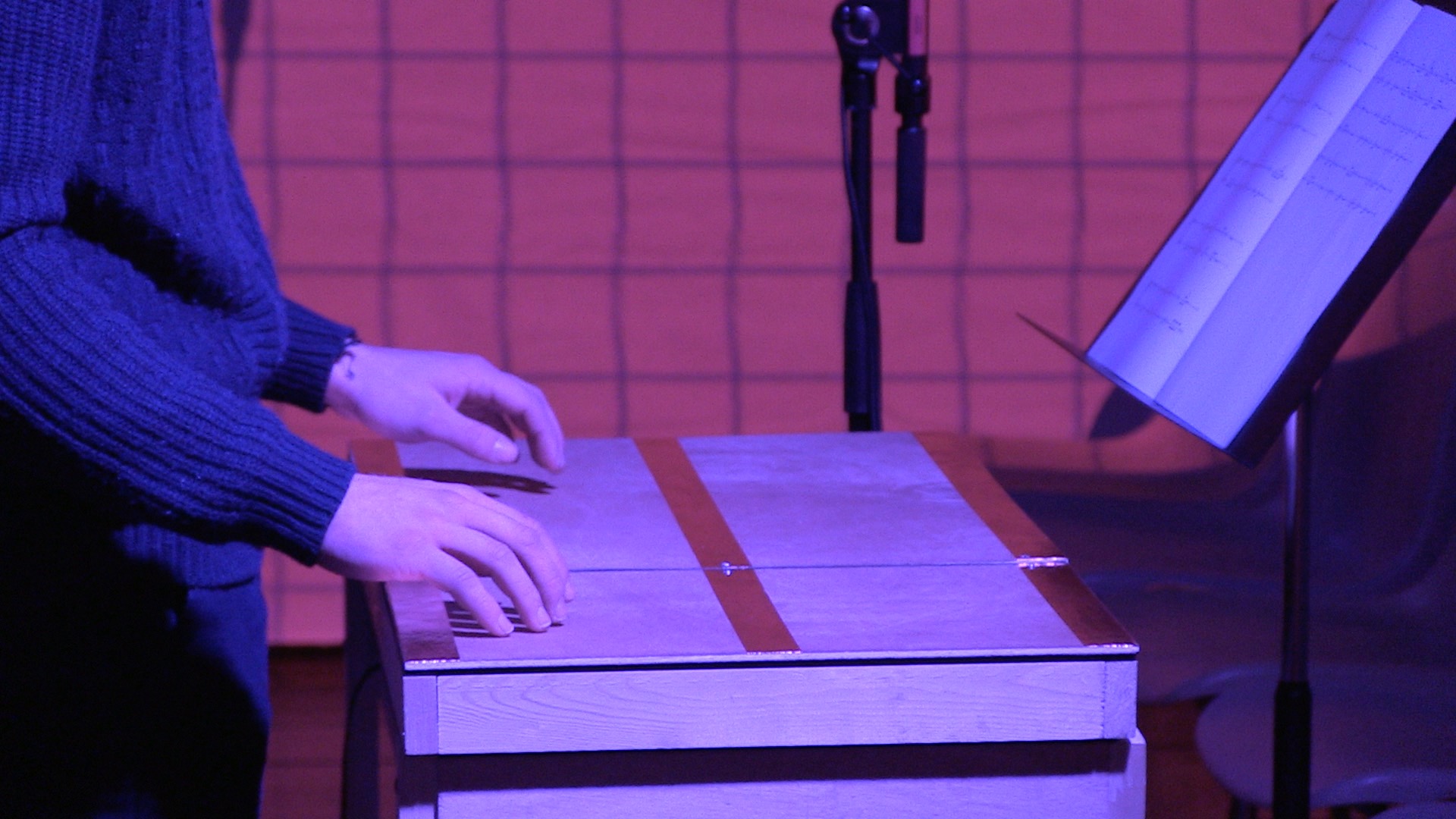

Une table sonore, un usage du BELA. L'instrument est constitué d'une surface en bois, une table avec une caisse de résonance, augmentée d'une électronique pour en modifier le timbre.
- Capteur piézo et capacitif.
- Excitateurs fixés dans la caisse.
- Carte BELA pour le traitement des données des capteurs et la synthèse audio envoyée aux excitateurs.
- Usage partiel de FAUST pour générer certaines parties du code C++ (filtres).

C'est un projet de fin d'étude MASTER 2 RIM (St-Etienne).

Ce projet a été présenté lors du Forum IRCAM de Mars 2018.
Enfin, il est présenté sur le blog de BELA. Blog BELA

A sonic table, a use of BELA. The instrument consists of a wooden surface, a table with a resonance box, augmented by an electronics to modify the timbre.
- Capacitive and piezo sensors.
- Transductors fixed inside the box.
- BELA card for processing sensor data and audio synthesis sent to the transductors.
- Partial use of FAUST to generate parts of C++ code (filters).

This is a project of end of study MASTER 2 RIM (St-Etienne).

This project was presented at the IRCAM Forum in March 2018.
Finally, it is featured on BELA's blog. BELA's blog

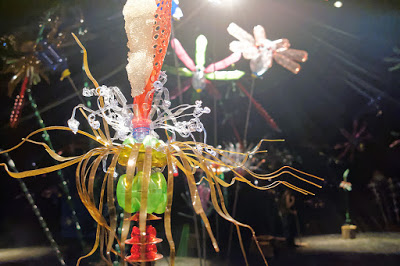

Travail pour l'artiste Pierre ESTEVE.
Ajouter des capteurs, du son et des lumières à ses fleurs réalisées en bouteilles de plastique recyclé.

Usage d'un Teensy, capteur de mouvements, et des LED « Neopixels » (1wire bus). Nombreuses recherches autour de circuits analogiques / numériques simples alimentés par des cellules solaires.

C'est un travail en cours, en perpétuelle évolution.

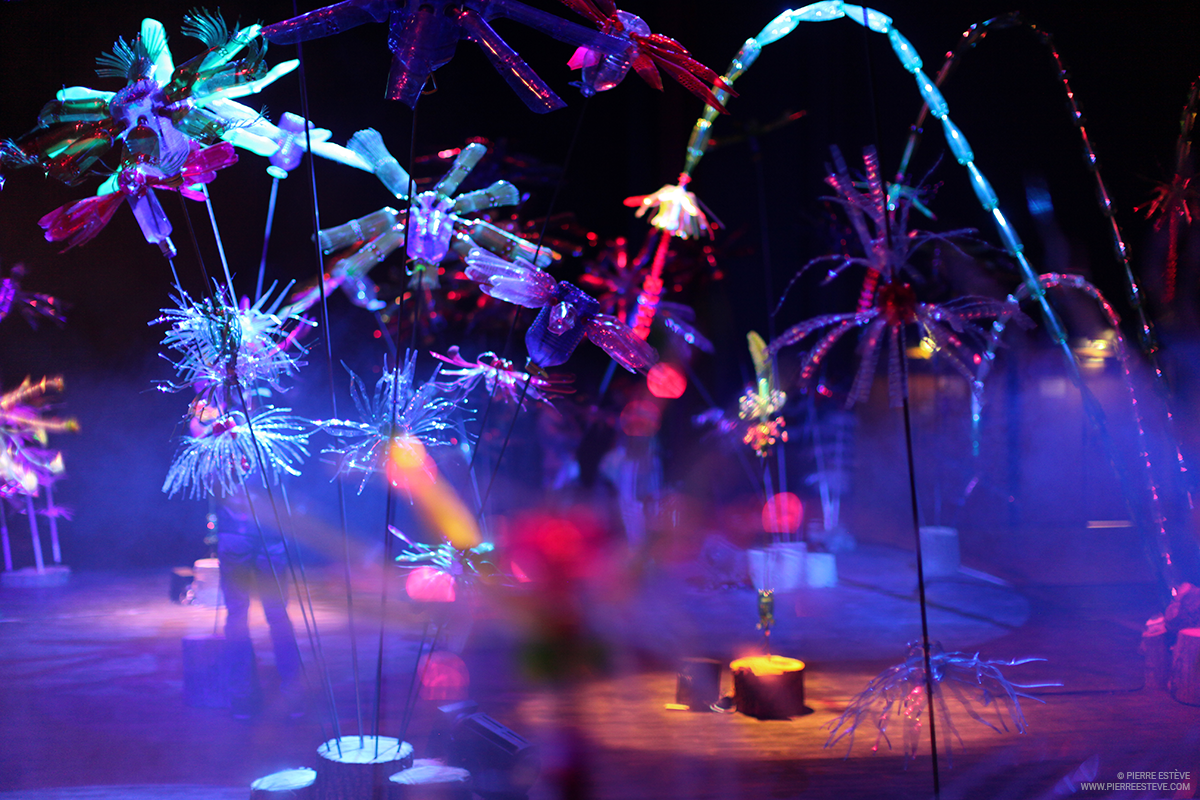

Digitalis: Garges-Lès-Gonesse : VIDEO
Fleur, 1er prototype : VIDEO

Work for the artist Pierre ESTEVE.
Adding sensors, sound and light to his flower.

Use of a Teensy, motion sensor (XXXX) and Neopixels LED strip (1 wire bus). Extensive research around simple analog / digital circuits powered by solar cell.

Work in progress, more improvements, and version are planed.

Digitalis: Garges-Lès-Gonesse : VIDEO
Flower, 1st prototype : VIDEO

Pour le projet SEETTON (www.seetton.com)
Un générateur vidéo, contrôlable par MIDI, et capable de produire un signal pour 4 écrans (VGA, 640x480). Avec un Arduino pour de décodage MIDI, et un FPGA (Xilinx Spartan) pour la génération vidéo.

Principe technique :
Utiliser des compteurs, des comparateurs, et entre les deux, router les bits de différentes manières pour générer des motifs à l'écran.

Le premier prototype utilisait uniquement des composant discrets (de l'inévitable famille de composants logiques 74xxx). Rapidement transposé dans un FPGA pour ajouter plus de paramètres. Et un contrôle MIDI plus complet.

For the project Seetton (www.seetton.com)
A video generator, controlable by MIDI, and able to produce a signal for 4 screen (VGA, 640x480). An Arduino for MIDI decoding and a FPGA (Xilinx Spartan) for video generation.

Technical idea :
Using counters and comparators, and between them, route bits in various way to generate patterns on the screen.

The first prototype used only discreet logical components (the well known 74 familly). Quickly transposed into a FPGA to add more features. And a more complete MIDI control.

Etude des possibilités de la carte de démonstration Analog Device SAM.
Carte disposant d'un DSP Sharc ADSP-SC589. DSP double coeur à 450MhZ, couplé à un ARM-cortex A5. La carte dispose entre autres d'un convertisseur audio SigmaDSP pouvant aller jusqu'à une conversion 96KHz - 24bits. Cette carte est Associée à une carte fille, Audio Project Fin, disposant d'E/S audio et MIDI.
Programmable avec le Bare Metal SDK pour l'environnement propriétaire CCES (CrossCore Embedded Studio). FAUST permet de compiler directement un code compatible pour CCES.

Présentation lors du PAW (Programmable Audio Workshop) - Lyon.

VIDEO 1: SYNTHETISEURS
Courte vidéo mettant en parallèle le BELA et le SAM, chacun programmé comme un synthétiseur, en FAUST.
Synthèse soustractive ("MiniMoog virtuel") et synthèse FM.

VIDEO 2: EFFET
Courte vidéo démontrant l'utilisation du SAM comme effet audio, aussi programmé en FAUST.
Combfilter, delay, pitchShifter.

Study of the possibilities of the demo board Analog Device SAM.
Card with a DSP Sharc ADSP-SC589. Dual core DSP running at 450MhZ, with a ARM-cortex A5. The card features a SigmaDSP audio converter, able to run untile 96KHz - 24bits. This card is associated with a Daughter board, Audio Project Fin, with audio and MIDI I/O.
Programmable with the Bare Metal SDK for the owner environment CCES (CrossCore Embedded Studio). FAUST allows to compile directly a compatible code for CCES.

Presentation at the PAW (Programmable Audio Workshop) - Lyon.

VIDEO 1: SYNTHESIZERS
Short video paralleling the BELA and the SAM, each programmed as a synthesizer, in FAUST.
Subtractive synthesis ("Virtual MiniMoog") and FM synthesis.

VIDEO 2: EFFECT
Short video demonstrating the use of SAM as an audio effect, also programmed in FAUST.
Combfilter, delay, pitchShifter.

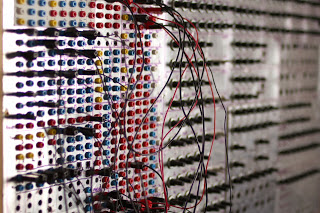

Les schémas sont principalement dérivés de l'Elektor Formant, mais aussi de tout ce que l'on pouvait trouver sur Internet au début des années 2000. Mais aussi plusieurs modifications personnels.
Modules: 6 VCO, 4 VCF 24db/oct LPHP, 8 VCF 12db/oct LP/BP/HP, 12 VCLFO, 4 LFO 4quadrants, 6 LFO, 8 VCA, 4 AD/AR, 6 TOM, 8 Noise, 4 Wave Shapper, 4 Ring Modulator, 2 Phasor 6/12 stages, 6 S&H, 4 Voltage comparator, 2 Ext audio In, 4 Audio Out, 2 Gate+Tun+Vel+AuxCV input.

2010, ajout d'un convertisseur MIDI to CV à base d'Arduino. MIDI Notes, synchro et tempo, MIDI CC.
Ce synthétiseur a été utilisé pour la composition d'une pièce présentée au GRM.

Une V2 est prévue, avec des circuits plus personnels.

Schematics come from the Elektor Formant, but also from all we can find on the Web at the beginning of the years 2000. But also some custom mods.
Modules: 6 VCO, 4 VCF 24db/oct LPHP, 8 VCF 12db/oct LP/BP/HP, 12 VCLFO, 4 LFO 4quadrants, 6 LFO, 8 VCA, 4 AD/AR, 6 TOM, 8 Noise, 4 Wave Shapper, 4 Ring Modulator, 2 Phasor 6/12 stages, 6 S&H, 4 Voltage comparator, 2 Ext audio In, 4 Audio Out, 2 Gate+Tun+Vel+AuxCV input.

2010, addition of an Arduino-based MIDI to CV Converter. MIDI Notes, synchro and tempo, MIDI CC.
This synthesizer was used for the composition of a piece presented at the GRM.

A V2 is planed, with more original schematics.

Azoteq propose des composants gérant la détection par capacité. Notamment le IQS550 qui permet la création d'une surface de détection multitouch. Ce composant est même disponible avec une surface déjà designé, directement utilisable. Les informations de touch sont récupérable avec un Arduino via le bus I2C. Et avec un Teensy, il est même possible de créer rapidement une interface MIDI.

Une version avec des sorties CV/Gate est prévue.

AZOTEQ offers components that manage capacity detection. Especially the IQS550 which allows the creation of a multitouch detection surface. This component is even available with a surface already designed, directly usable. The touch information is recoverable with an Arduino via the I2C bus. And with a teensy, it's even possible to quickly create a MIDI interface.

A version with CV/Gate outputs is planed.

Réalisation technique d'un setup d'improvisation sonore.
Sur une base matériel constituée d'un contrôleur SENSEL MORPH (surface multitouch avec pression), associé à un BeatStep Pro d'Arturia pour les contrôles secondaires (peut-être remplacé par un LaunchPad de Novation).
Et au niveau logiciel, sur MAX-MSP; associé aux outils de l'IRCAM:
- MUBU (Conteneur d'information et outils d'analyses) Utilisé ici pour l'enregistrement puis l'analyse (descripteurs audio) de sons.
- SPAT (De la stéréo et au delà)
- Super-VP (outils FFT, étirement et transposition)
- Modalys (Synthèse par modélisation physique) Utilisé ici comme résonnateur.

Technical realization of a sound improvisation setup.
On a hardware basis consisting of a SENSEL MORPH controller (multitouch surface with pressure), combined with an Arturia BeatStep Pro for secondary controls (possibly replaced by a Novation LaunchPad).
And at the software level, on MAX-MSP; associated with IRCAM's tools:
- MUBU (Data container and analysis tools) Used here for recording and then analyzing (audio descriptors) sounds.
- SPAT (stereo and beyond)
- Super-VP (FFT tools, stretching and transposition)
- Modalys (Physical modeling synthesis) Used here as a resonator.

Réalisation technique d'un setup de concert pour le projet SEETTON-PROJECTION.
Usage d'Antescofo pour contrôler le déroulement de la performance.
Antescofo, fait au départ pour le suivi de partition (Cf. "Augmented Percussion"). Grace à son langage de programmation, il peut aussi servir de séquenceur efficace.
Cela permet d'éviter l'usage parfois problématique de Ableton LIVE, et de simplifier le patch MAX car tout le process de contrôle est dans le code Antescofo.

Technical production of a concert setup for the SEETTON-PROJECTION project.
Use of Antescofo to control all the performance process.
Antescofo, originally made for score tracking (see "Augmented Percussion"). Thanks to its programming language, it can also serve as an effective sequencer.
This avoids the sometimes problematic use of Ableton LIVE, and simplifies the MAX patch because the entire control process is in the Antescofo code.

Construction d'un boitier autonome pour tester les possibilités du BELA et de leurs extensions, et permettre le développement d'outils à l'aide du BELA:
- Capteurs capacitif TRILL (bande multitouch, et 2 carrés X-Y)
- Carte CTAG: 4 entrées et 8 sorties audio.
Avec 8 potentiomètres associés aux 8 entrées analogiques.

La vidéo présente un premier exemple d'utilisation: un synthétiseur autonome fonctionnant en synthèse granulaire, et dispatchant les grains entre les 8 sorties.

Ce projet fait l'objet d'une présentation sur le blog de BELA: https://blog.bela.io/2020/10/14/multichannel-granulator-ctag-raphael-panis/

Construction of a stand-alone case to test the possibilities of the BELA and their extensions, and allow the development of tools using the BELA:
- TRILL capacitive sensors (multitouch band, and 2 X-Y squares)
- CTAG card: 4 entries and 8 exits.
With 8 knobs associated with 8 analog inputs

The video presents a first example of use: a standalone synthesizer that works in granular synthesis, and dispatches the grains between the 8 outputs.

This project is featured on BELA's blog: https://blog.bela.io/2020/10/14/multichannel-granulator-ctag-raphael-panis/

Premier test de la carte DAISY, en version SEED.
Un effet Stutter pour synthétiseur modulaire.
Il s'agit de hacher un son entrant en petits fragments. Ici, tous les paramètres sont contôlable en CV, et les horloges peuvent être externes (pour synchro). De même, les signaux logiques sont disponibles en sortie.

Le DAISY peut être programmé dans le même environnement que les Arduino, ce qui en simplifie beaucoup le développement.
Une riche bibliothèque de fonctionnalités audio a été développé, mais ici, c'est du code provenant de FAUST qui a été utilisé.

DU point de vue de la puissance, le DAISY se situe entre le Teensy et le BELA.

First test of the DAISY card, in SEED version.
A Stutter effect for modular synthesizer.
It is a matter of chopping a sound entering into small fragments. Here, all parameters are controlable in CV, and clocks can be external (for synchro). Similarly, logical signals are available for output.

The DAISY can be programmed in the same environment as the Arduino, which greatly simplifies its development.
A rich library of audio features has been developed, but here it is code from FAUST that has been used.

The CPU power of the DAISY is located between Teensy and BELA.

Plusieurs tests techniques en vu de créer des objets autonomes incorporant la dimension sonore.
Avec pour objectif des réalisations à but pédagogiques , d'éveille, ou pour des performances d'artistes.
Les 4 premières vidéos explorent plusieurs solutions techniques, avec cellules solaire ou batterie. Avec de l'électronique la plus simple possible, jusqu'à un microcontrôleur assez puissant (famille Teensy) en passant par de petits microcontrôleurs très simple (et pas cher): la famille ATtiny.

Le tout contrôlé par différents capteurs, lumière, pression, position. La liste n'est pas exhaustive.
D'autres solutions existent, le BELA déjà exploré dans plusieurs travaux par exemple.

Several technical tests in design of autonomous objects incorporating the sound dimension.
With the aim of educational achievements, awakening, or for performances by artists.
The first 4 videos explore several technical solutions, with solar cells or battery. With the simplest possible electronics, up to a powerful microcontroller (Teensy family) through small microcontrollers very simple (and cheap): the ATtiny family.

All controlled by different sensors, light, pressure, position. The list is not exhaustive.
Other solutions exist, the BELA already explored in several works for example.
